DIASINEⓇ用DC入力ヒューズ基板
;)
;)
;)

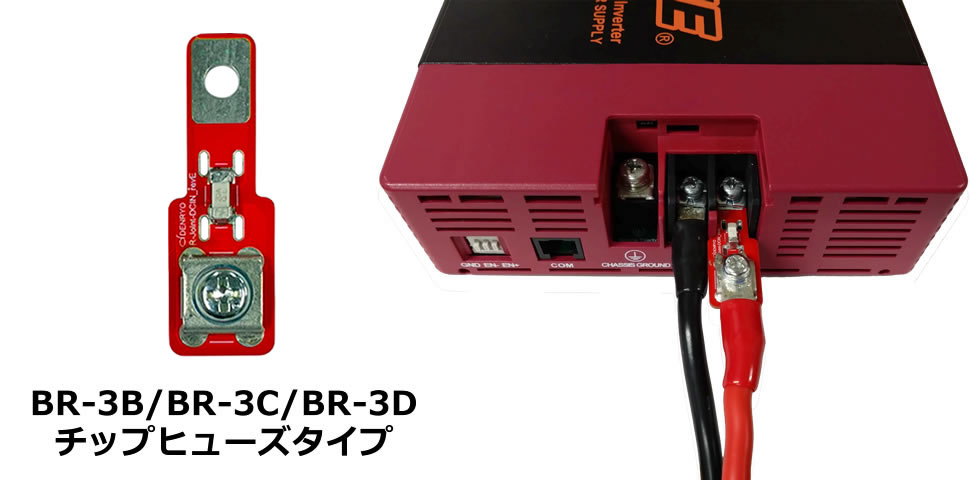

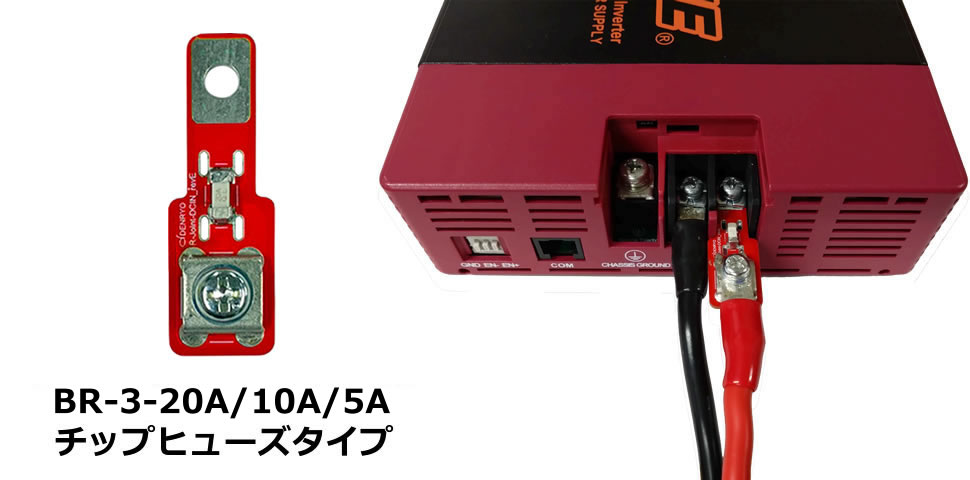

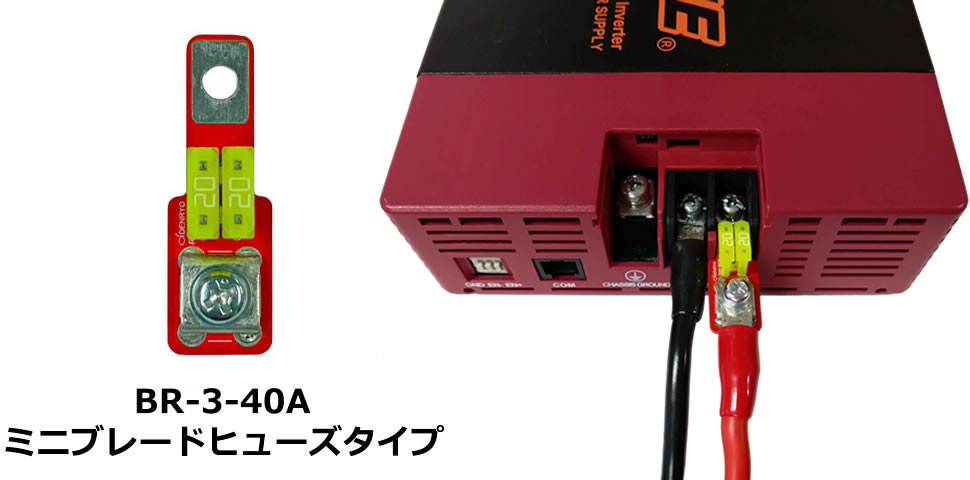

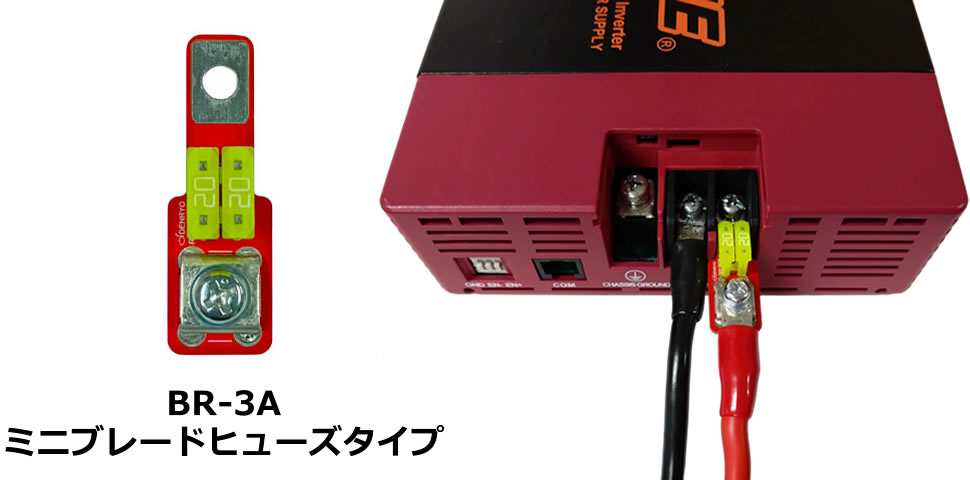

BR-3は、DIASINEⓇシリーズのバッテリー入力に接続することができるヒューズ付きのオプション端子です。(＋)側か(－)側のいずれかに接続し、本製品を介してバッテリーと配線を行うことでDIASINEⓇシリーズ内部の回路を保護することができます※。ヒューズが切れている場合には、新たに本製品をご購入いただくことを推奨しております。
DIASINEⓇ各シリーズの型式に合わせて、実装するヒューズの異なる4種類の中からお選びいただけます。以下の適用表一覧を参照して、ヒューズ基板をご選定ください。
・GRシリーズ| 型式 | GR300NA-112 | GR300NA-124 | GR300NA-148 | GR300NU-212 | GR300NU-224 | GR300NU-248 |
|---|---|---|---|---|---|---|
| 適用機種 | BR-3A | BR-3B | BR-3C | BR-3A | BR-3B | BR-3C |
・GD300シリーズ
| 型式 | GD300NA-112 | GD300NA-124 | GD300NA-148 | GD300NU-212 | GD300NU-224 | GD300NU-248 |
|---|---|---|---|---|---|---|
| 適用機種 | BR-3A | BR-3B | BR-3C | BR-3A | BR-3B | BR-3C |
・GD150シリーズ
| 型式 | GD150NA-112 | GD150NA-124 | GD150NA-148 | GD150NU-212 | GD150NU-224 | GD150NU-248 |
|---|---|---|---|---|---|---|
| 適用機種 | BR-3B | BR-3C | BR-3D | BR-3B | BR-3C | BR-3D |
※あらゆる状況において必ずしもDIASINEⓇシリーズ内部の回路を保護できるものではございません。DIASINEⓇシリーズ本体に異常がみられた場合は修理をお申込みください。
| 型式 | BR-3A | BR-3B | BR-3C | BR-3D | |
|---|---|---|---|---|---|
| 推奨ネジサイズ (バッテリー接続側) |
M4 | ||||
| 締め付けトルク推奨値 (バッテリー接続側) |
1.2 N・m (ケーブル取付時) | ||||

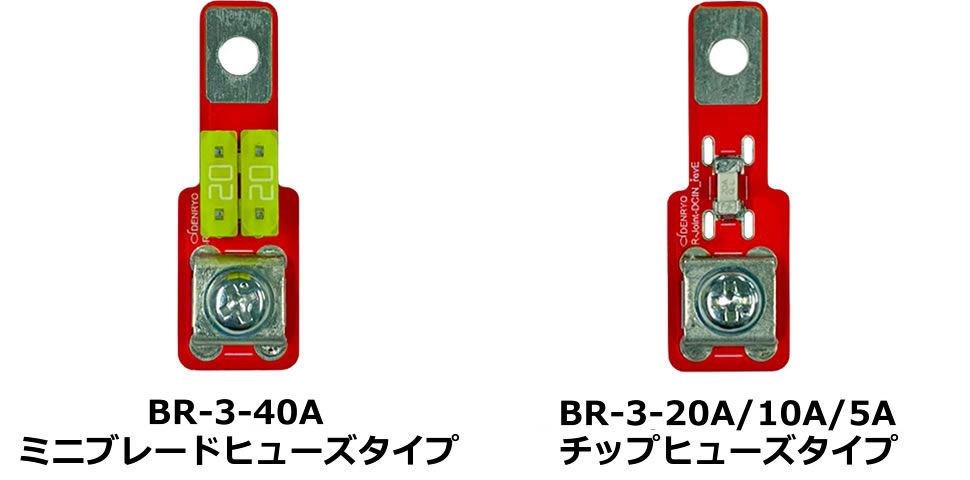

| 実装ヒューズ | タイプ | ミニブレードヒューズ(2個) | チップヒューズ(1個) | ||
| 定格電流 | 20A×2 | 20A | 10A | 5A | |
| 定格電圧 | 32VDC | 125VDC | |||
| 応答特性 | 速断型 | ||||
| 寸法(L×W×H) | 40.8×13.4×16.3mm | 40.8×13.4×9.8mm | |||
