GR300シリーズのAC出力拡張する配線例をご紹介いたします。
様々な配線が可能ですが、こちらでは簡素で作業しやすい例をご紹介いたします。

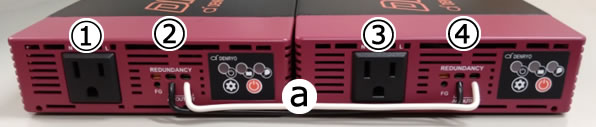

AC出力端子(②④)同士をIV線のみで接続することができます。
コンセント(①③)に負荷を接続してご使用ください。
使用部品情報
(a)ケーブル：IV電線 単線1.6mm、長さ20cm×2本

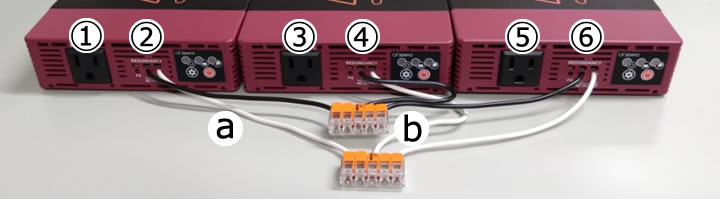

AC出力端子(②④⑥)同士をIV線とコネクターを使用して接続することができます。
コンセント(①③⑤)に負荷を接続してご使用ください。
使用部品情報
(a)ケーブル：IV電線 単線1.6mm、長さ20cm×6本
(b)コネクター：ワゴジャパン(株) WFR-5（221-415）×2個。※WFR-3でも代可能。
より詳細については下記もご参照ください。
・GR並列クイックガイド
・GRシリーズにおける出力容量の拡張方法について
