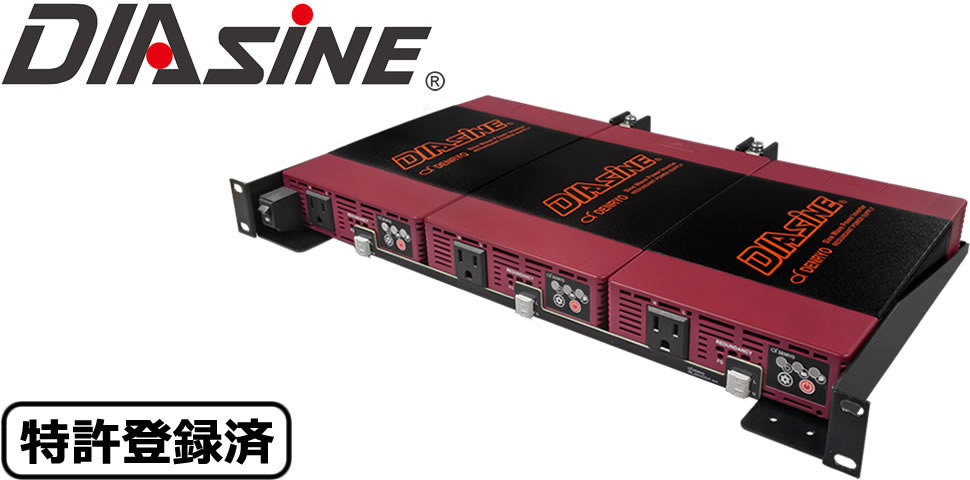

GR300P3
※本製品は、2026年1月30日発売予定です。先行予約を承っております。資料請求や見積依頼も、こちらまでお問い合わせください。
;)
;)
;)
;)
;)
;)
ファンレスで900VAの高出力を実現
GR300P3は、GR300シリーズを3台並列接続したユニットで、ファンレス構造のまま最大900VAの出力を達成しています。可動部のないファンレス設計により、動作音がほとんどなく、静音性が求められるシステム環境でも快適に運用できます。
同期運転、並列配線済み
入力側・出力側の並列配線、および同期運転の設定を出荷時にすべて完了した状態でお届けします。面倒な初期設定は不要で、製品到着後すぐに運用を開始できます。さらに、配線や設定ミスによる故障リスクを低減し、システム導入の信頼性と利便性を向上しています。
N+1冗長性
N+1冗長性を備えるため、1台の故障によるシステム停止を防ぐこともできるため、システムの安定性と信頼性向上に寄与します。

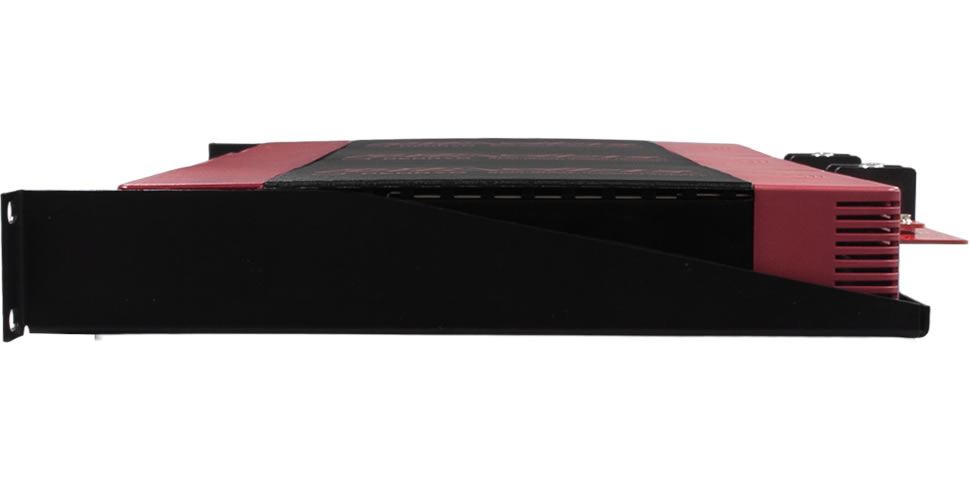

19インチラック用マウント付き
高さ1Uで、19インチラックへそのまま取り付け可能です。システムラック内にすっきり収納でき、設置スペースの最適化に貢献します。

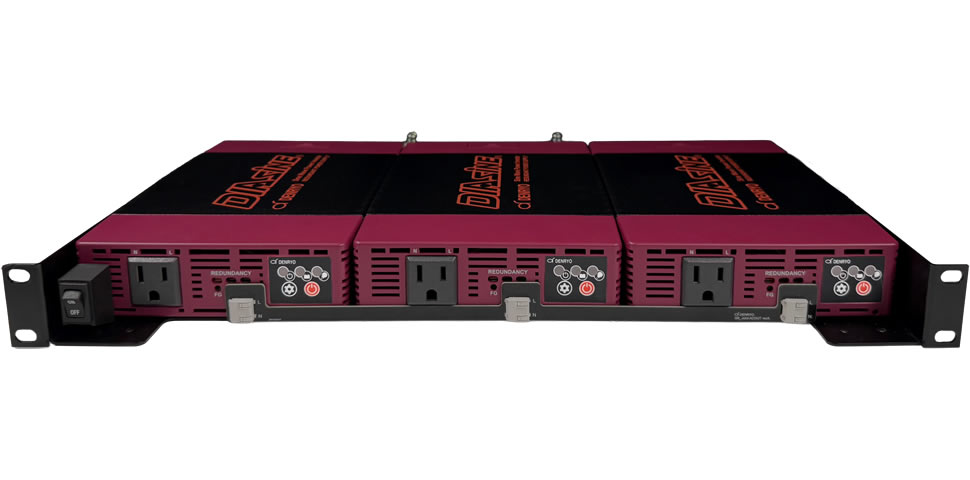

3台を一括制御できるロッカスイッチを搭載
本製品は、3台のインバータを並列構成したユニットであり、ロッカスイッチ1つで全台の起動／停止操作が可能です。個別操作が不要のため、現場での取り扱いが格段にシンプルになります。

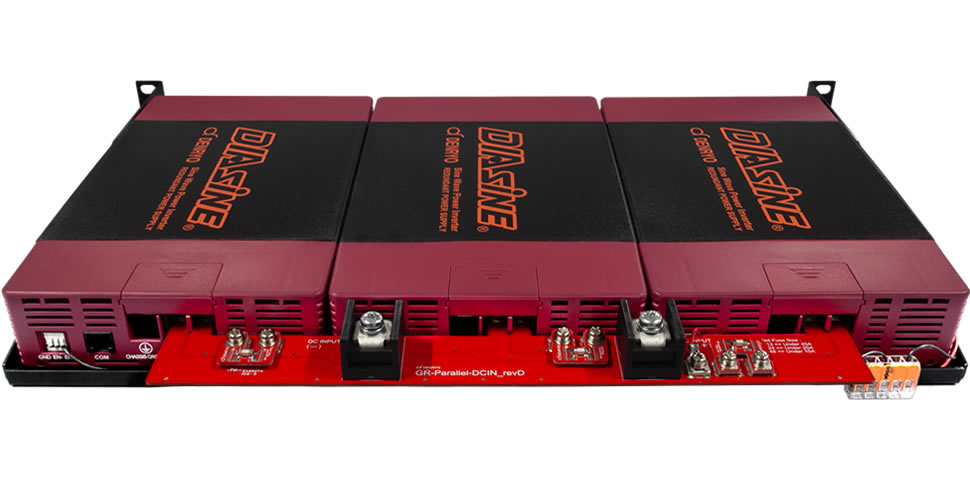

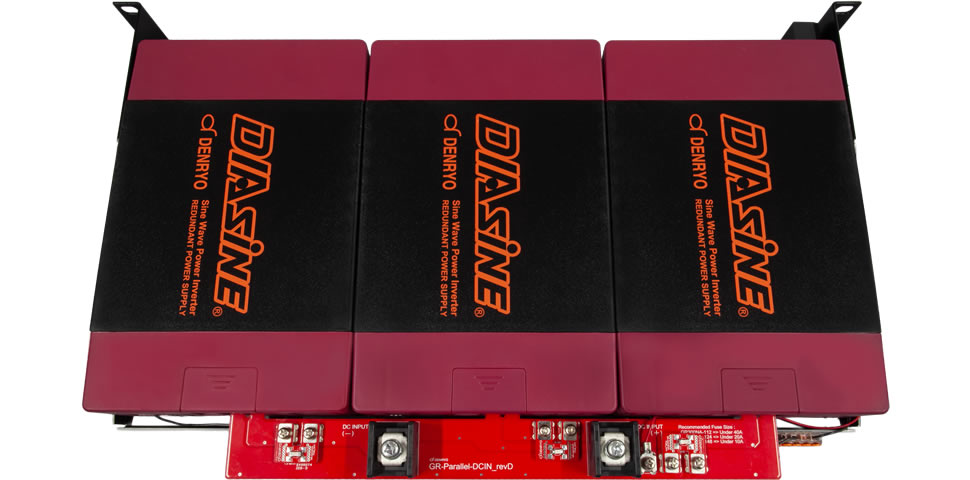

入力に交換可能なヒューズ基板実装済み
本製品にはあらかじめヒューズ基板を実装しており、外付けのヒューズ追加が不要です。さらに、万が一ヒューズが切れた場合でも、ユーザー側で容易に交換できる設計のため、保守性が高く、ダウンタイムの最小化に貢献します。
| 型式 | GR300P3NA-112 | GR300P3NA-124 | GR300P3NA-148 | GR300P3NU-212 | GR300P3NU-224 | GR300P3NU-248 |
|---|---|---|---|---|---|---|
| 定格出力電力 | 900VA | |||||
| 定格入力電圧 | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| 出力電圧(切換可) | 100/110/115/120Vac 注文時に初期設定値をご指定ください。 |
230/200/220/240Vac 注文時に初期設定値をご指定ください。 |
||||
| 周波数(切換可) | 50/60Hz±0.5Hz 注文時に初期設定値をご指定ください。 |
|||||
| 出力波形 | 正弦波(歪率3%未満) | |||||
| 効率(定格負荷) | 88% | 89% | 89% | 90% | ||
| AC出力中 無負荷時電流※1 |
1.8A | 0.6A | 0.3A | 1.8A | 0.9A | 0.3A |
| 出力待機中電流※1 | 0.9A | 0.3A | <0.3A | 0.9A | 0.3A | <0.3A |
| スタンバイ 消費電流※1 |
24mA | 21mA | 12mA | 24mA | 21mA | 12mA |
| 入力電圧範囲※2 | 10.5～19.5Vdc | 21～39Vdc | 42～78Vdc | 10.5～18.5Vdc | 21～37Vdc | 42～74Vdc |
| 保護回路 | 入力低電圧、入力過電圧、入力逆極性接続、ヒューズ基板、出力過負荷、出力短絡、出力電圧異常、過温度 | |||||
| 実装ヒューズ基板 | BR-4A | BR-4B | BR-4C | BR-4A | BR-4B | BR-4C |
| 動作温度範囲 | 設置環境により異なるため、ご相談ください。 | |||||
| 動作湿度範囲 | 20～90%RH(結露なきこと) | |||||
| 保存温度/湿度範囲 | -30～+70℃/10～95%RH(結露無きこと) | |||||
| 冷却 | 自然対流 | |||||
| 出力端子 |  |
 |
||||
| オプション | 通信ケーブルCC-2 | |||||
| 寸法(L×W×H) | 483.0×297.0×45.0mm(底面ねじ突起部除く) | |||||
| 重量 | 5.1kg | 5.4kg | ||||
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格入力電圧値、負荷300VA(力率=1.0)、外気25℃、100Vac、50Hz、3台並列運転状態にて測定
※1 平均値です。
※2 電圧値の誤差範囲 入力電圧12Vモデル：±0.5V、24Vモデル：±1V、48Vモデル：±2V
