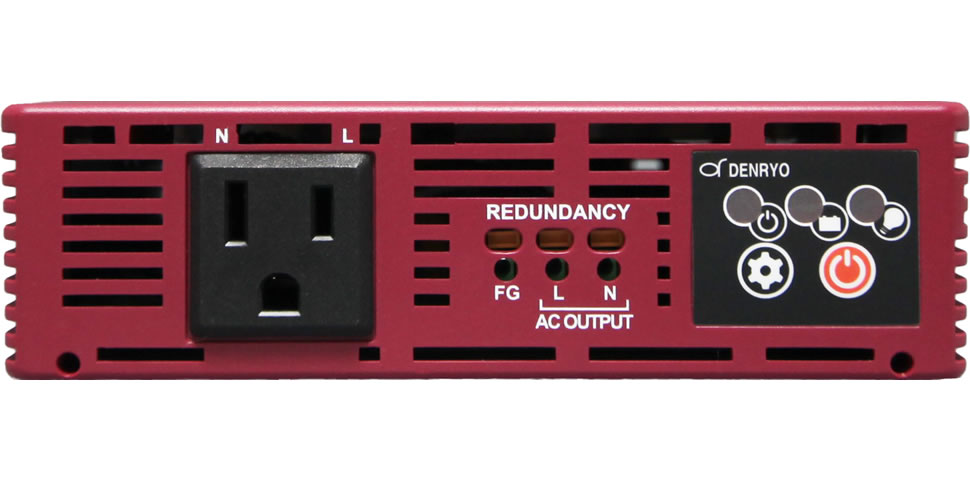

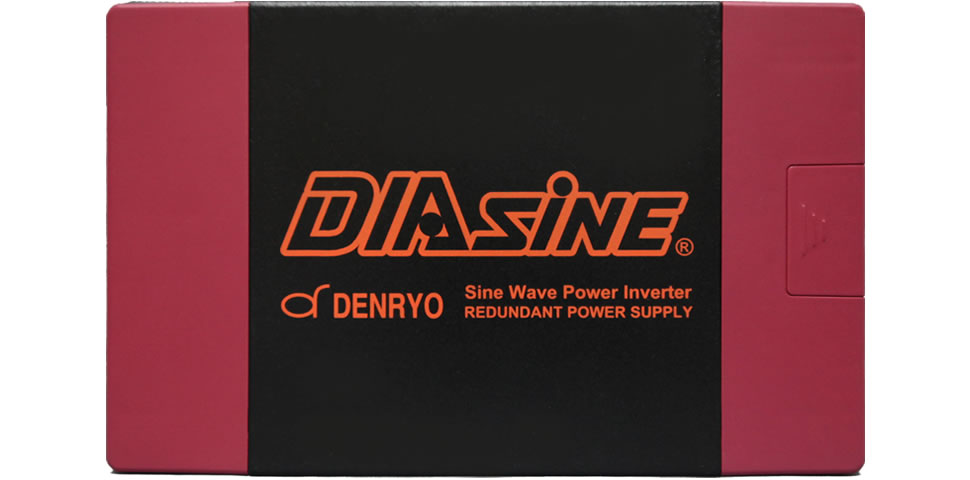

GR300

拡大写真

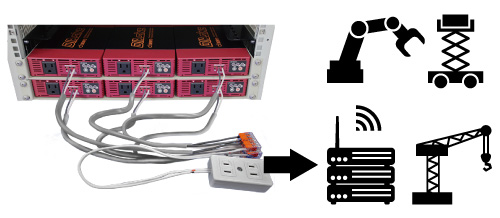

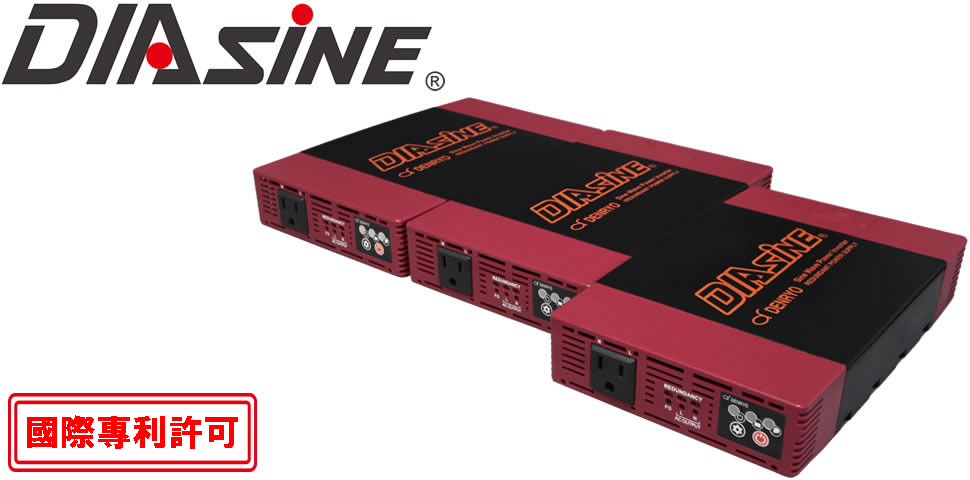

最多可並聯6台，提供電源擴充至1.8kVA

DIASINE® GR300新系列可並聯最多6台使用，輸出功率可擴展至1.8kVA。

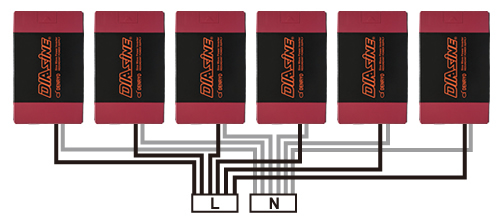

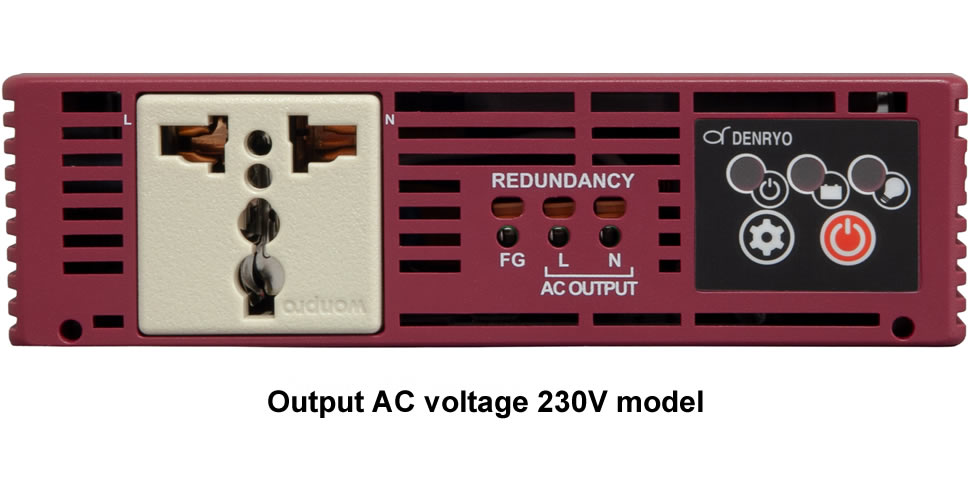

獨自研發同步技術僅需接續AC輸出線即可並聯運作

電菱研發設計的DIASINE®GR300系列擁有獨特的同步控制技術（已取得專利）只需連接AC輸出線即可並聯運作。此技術在安裝及設定上變得更加容易操作、不像傳統的DC-AC電源轉換器需使用專屬的並聯控制板或複雜的設定才能同步運作。

世界上最小無風扇DC-AC正弦波電源轉換器

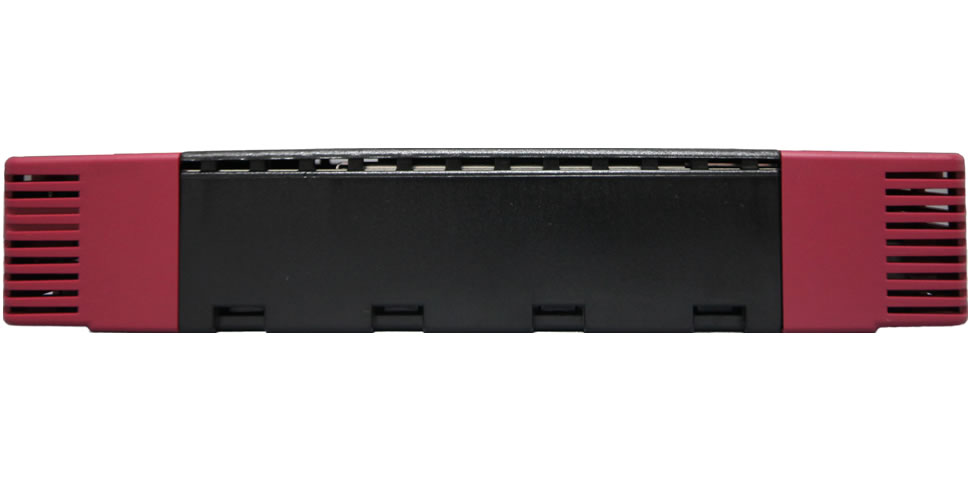

DIASINE®採用了高效的散熱設計、抑制DC轉AC時的熱能損失、實現了無風扇結構。静音操作無風扇結構經由自然對流進行散熱、令運作更加安靜。

內建電路的逆接保護

DIASINE®擁有獨自的內建回路的逆接保護。即使電池正負極逆接、該電路可保護DIASINE®不會像其他電源轉換器一樣損壞。此外、逆接時LED會顯示警告燈號、可立即確認。※已申請國內外專利

廣泛的輸入電壓範圍

輸入電壓的設定範圍廣泛、可提供多種應用。由於DIASINE®具有比其他電源轉換器更高的輸入電壓最大值、因此鉛蓄電池充電的同時亦可使用電源轉換器。

廣泛使用溫度範圍

可在-20～60℃的溫度範圍內運作。
※DIASINE®不會自動停止輸出。在溫度超過40℃的環境下、請參考各種型號的降額曲線。

正弦波輸出・高効率

輸出波形與市電正弦波相同、失真度小於3％。由於高效率電路及開關控制、在額定負載下可達到90％的高效率。有助於系統在運行過程中的穩定性、且不浪費過多的能源消耗。

可設定輸出電壓和頻率

輸出電壓100/110/115/120Vac、頻率50/60Hz可通過按鈕輕易切換。DIASINE®的電壓、頻率可使用在不同區域環境下、也適用於各種電器產品。

型號 GR300NA-112 GR300NA-124 GR300NA-148
額定輸功率 300VA
最大輸出功率(3分) 360VA
突波功率(3秒) 420VA
額定輸入電壓 12Vdc 24Vdc 48Vdc
額定輸出電壓(可選擇) 100(初期值)/110/115/120Vac
頻率(可選擇) 50±0.5Hz(初期值)50/60Hz
輸出波形 正弦波(失真度<3%THD)
効率(額定負荷) 88% 89%
AC輸出時無負載電流※1 0.6A 0.2A 0.1A
AC輸出待機無負載電流※1 0.3A 0.1A <0.1A
待機模式
消耗電流※1		 8mA 7mA 4mA
睡眠模式
消耗電流※1		 1mA 3mA 2mA
輸出電壓範圍※2 10.5～19.5Vdc 21～39Vdc 42～78Vdc
保護回路
輸入低電壓、 輸入過電壓、
輸入逆接、過載保護、
短路保護、輸出電壓異常、過熱保護
安全認證 EN62368-1
EMC規格 Immunity EN55024
Emission EN55032
耐壓
輸入–輸出：3.0kVac
輸出–Ground：1.5kVac
輸入P–Ground：1.5kVac
絕緣電阻 >1000MΩ/500Vdc/25℃/70%RH
耐振
10～500Hz、3G 10min./ 1cycle, 60mins. XYZ軸個方向
運作溫度範圍*3 -20～+30°C(額定負載)、+60°C at 60％ load -20～+45°C at rated load、+60°C at 80％ load
運作濕度範圍 20～90%RH(non-condensing)
保存溫度/濕度範圍 -30～+70°C, 10～95％RH(non-condensing)

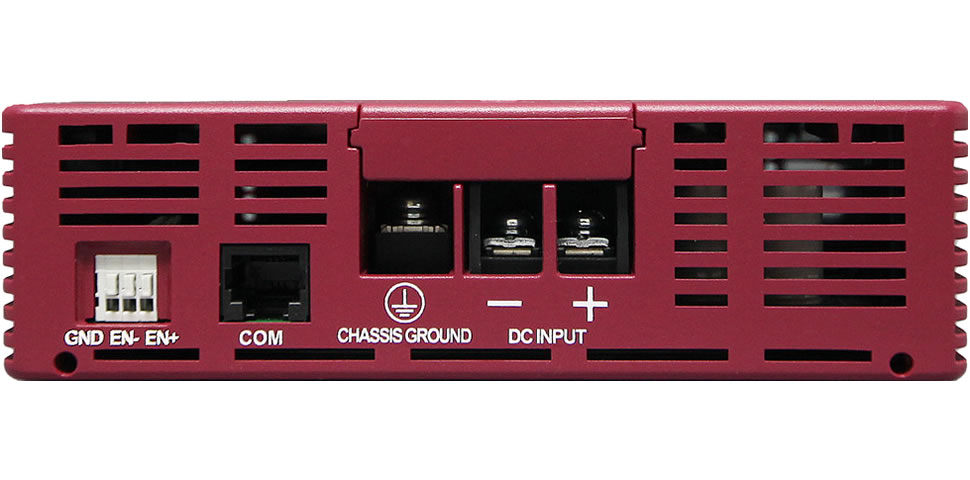

輸出端子
冷卻 自然對流
尺寸
(L×W×H)		 234.0×146.5×44.0mm
重量 0.9kg
◆符合RoHS規範
◆規格如有更改、恕不另行通知。
◆如無特別記載、測量條件皆為輸出電壓112: 12Vdc、 124: 24Vdc、 148: 48Vdc 負載150VA(功率因數=1.0)、室溫25℃、所有設定皆為預設。
※1 平均值。
※2 電壓值誤差範圍 112：±0.5V、124：±1V、148：±2V。
※3 請參考下圖降額曲線。

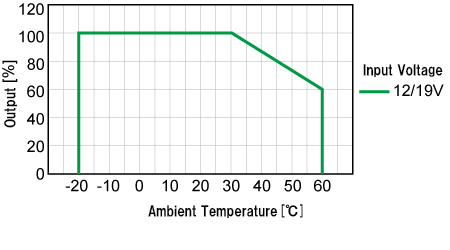

GR300NA-112

De-rating Curve

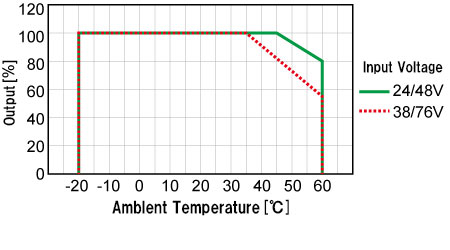

GR300NA-124/148

De-rating Curve
