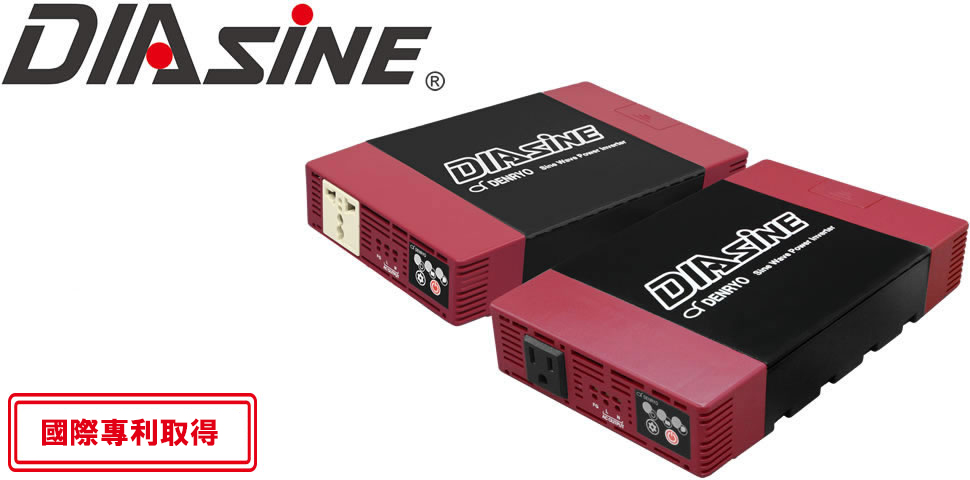

GD150
;)
;)
;)
;)
;)
;)
;)
;)
世界上最小無風扇DC-AC正弦波電源轉換器
DIASINE®採用了高效的散熱設計、抑制DC轉AC時的熱能損失、實現了無風扇結構。静音操作無風扇結構經由自然對流進行散熱、令運作更加安靜。
內建電路的逆接保護
DIASINE®擁有獨自的內建回路的逆接保護。即使電池正負極逆接、該電路可保護DIASINE®不會像其他電源轉換器一樣損壞。此外、逆接時LED會顯示警告燈號、可立即確認。※已申請國內外專利
廣泛的輸入電壓範圍
輸入電壓的設定範圍廣泛、可提供多種應用。由於DIASINE®具有比其他電源轉換器更高的輸入電壓最大值、因此鉛蓄電池充電的同時亦可使用電源轉換器。
廣泛使用溫度範圍
可在-20～60℃的溫度範圍內運作。
※DIASINE®不會自動停止輸出。在溫度超過40℃的環境下、請參考各種型號的降額曲線。
正弦波輸出・高効率
輸出波形與市電正弦波相同、失真度小於3％。由於高效率電路及開關控制、在額定負載下可達到90％的高效率。有助於系統在運行過程中的穩定性、且不浪費過多的能源消耗。
可設定輸出電壓和頻率
輸出電壓100/110/115/120Vac、頻率50/60Hz可通過按鈕輕易切換。DIASINE®的電壓、頻率可使用在不同區域環境下、也適用於各種電器產品。
| 型號 | GD150NA-112 | GD150NA-124 | GD150NA-148 | GD150NU-212 | GD150NU-224 | GD150NU-248 |
|---|---|---|---|---|---|---|
| 額定輸出功率 | 150VA | |||||
| 最大輸出功率(3分) | 180VA | |||||
| 突波功率(3秒) | 210VA | |||||
| 額定輸入電壓 | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| 額定輸出電壓 (可選擇) | 100(default)/110/115/120Vac | 230(default)/200/220/240Vac | ||||
| 頻率(可選擇) | 50±0.1Hz(default)50/60Hz | |||||
| 輸出波形 | 正弦波(失真度<3%) | |||||
| 效率(額定負荷) | 90% | 91% | 90% | 91% | 92% | |
| 無負載電流※1 (低電量模式) |
0.4A | 0.2A | 0.1A | 0.4A | 0.2A | 0.1A |
| 無負載電流※1 (標準模式) |
0.6A | 0.3A | 0.2A | 0.5A | 0.3A | 0.2A |
| 待機模式 消耗電流※1 |
7mA | 7mA | 4mA | 7mA | 7mA | 4mA |
| 睡眠模式 消耗電流※1 |
1mA | 3mA | 2mA | 1mA | 3mA | 3mA |
| 輸入電壓範圍※2 | 10.5～19.5Vdc | 21～39Vdc | 42～78Vdc | 10.5～17Vdc | 21～34Vdc | 42～68Vdc |
| 保護回路 | 輸入低電壓、 輸入過電壓、 輸入逆接、過載保護、 短路保護、輸出電壓異常、過熱保護 |
|||||
| 安全認證 | EN62368-1 | |||||
| EMC規格 | Immunity EN55024 Emission EN55032、FCC class A | |||||
| 耐壓 | 輸入–輸出：3.0kVac 輸出–Ground：1.5kVac 輸入–Ground：1.5kVac |
|||||
| 絕緣電阻 | >1000MΩ/500Vdc/25℃/70%RH | |||||
| 耐振 | 10～500Hz,3G 10min./ 1cycle、60mins. XYZ 軸個方向 | |||||
| 運作溫度範圍※3 | -20～+40°C(額定負載)、 +60°C at 70％負載 | |||||
| 運作溫度範圍 | 20～90%RH (Non-condensing) | |||||
| 保存溫度/濕度範圍 | -30～+70°C、10～95％RH(Non-condensing) | |||||
| 輸出端子 |  |
 |
||||
| 冷卻 | 自然對流 | |||||
| 尺寸 (L×W×H) |
234.0×146.5×44.0mm | |||||
| 重量 | 0.8kg | 0.9kg | ||||
◆規格如有更改、恕不另行通知。
◆如無特別記載、測量條件皆為輸出電壓112: 12Vdc、 124: 24Vdc、 148: 48Vdc 負載150VA(功率因數=1.0)、室溫25℃、所有設定皆為預設。
※1 平均值。
※2 電壓值誤差範圍 112：±0.5V、124：±1V、148：±2V。

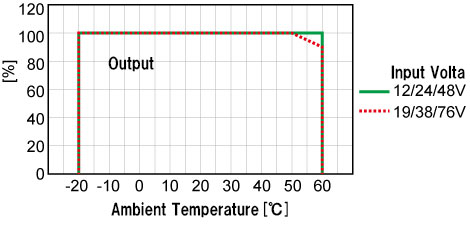

※3 請參考下圖降額曲線。
GD150NA-112/124/148

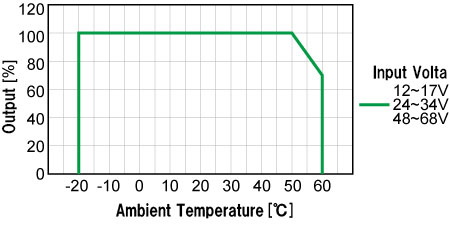

GD150UA-212/224/248
※本機序號英文前3碼W49到W53適合使用V1.03版本使用說明書。
