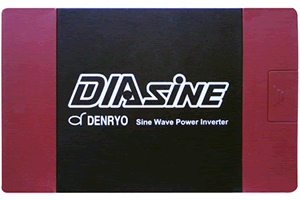

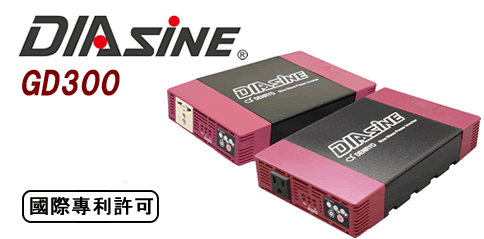

DC-AC正弦波逆变器
GD300
 |
;){kind=small} |
;){kind=small} |
;){kind=small} |
;){kind=small} |
;){kind=small} |
;){kind=small} |
;){kind=small} |

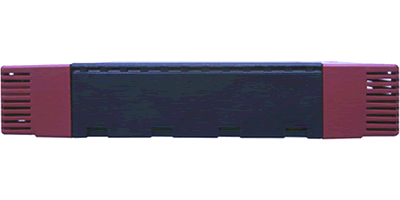

- 世界最小无风扇DC-AC正弦波逆变器 同输出功率的DC-AC正弦波逆变器中，DIASINE®的体积仅1.5L，重量也是世界最小仅1.0kg。产品高44mm(1U)的轻巧超薄设计，搬运移动方便，适合移动式电源等用途。
- 內建电路的逆接保护 DIASINE®拥有独自的內建回路的逆接保护。即使电池正负极逆接，该电路可保护DIASINE®不会像其他逆变器一样损坏。此外，逆接时LED会显示警告灯号，可立即确认。※已申请国內外专利。
- 无风扇・静音运作 采用了高效的散热设计，抑制DC转AC时的热能损失，实現了无风扇结构。无风扇结构，经由自然对流进行散热，令运作更加安静。
- 广泛的输入电压范围 输入电压的设定范围广泛，可提供多种应用。由于DIASINE®具有比其他逆变器更高的输入电压最大值，因此铅蓄电池充电的同时亦可使用逆变器。
- 广泛使用温度范围 可在-20～60℃的温度范围內运作。
- 正弦波输出・高効率 输出波形与市电正弦波相同，失真度小于3％。由于高效率电路及开关控制，在额定负载下可达到90％的高效率。有助于系统在运行过程中的稳定性，且不浪费过多的能源消耗。
- 可设定输出电压和频率 输出电压100/110/115/120Vac，频率50/60Hz可通过按钮轻易切换。DIASINE®的电压，频率可使用在不同区域环境下，也适用于各种电器产品。

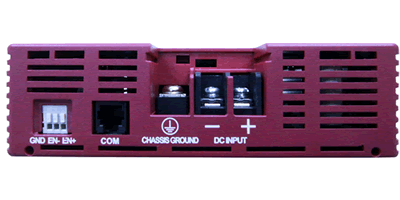

- 內建Remote connector 产品內建Remote connector，使用者可自行配线远端ON/OFF 逆变器，此功能适合內嵌式电源系统等用途。
- LED显示 DIASINE®有3个LED灯号，分別会以红，橙，黄，绿，蓝，紫，六色显示逆变器的运作状況或异常症状。
- 丰富的保护机能 输入异常电压警告及停机保护，电池逆接保护，输出电压保护，输出端短路保护，过载保护，过热保护。
※DIASINE®不会自动停止输出。在温度超过40℃的环境下，请参考各种型号的降额曲线。
型号 |
GD300NU-212 |
GD300NU-224 |
GD300NU-248 |
|---|---|---|---|
| 额定输出功率 | 300VA |
||
| 最大输出功率(3分) | 360VA |
||
| 突波功率(3秒) | 420VA |
||
| 额定输入电压 | 12Vdc |
24Vdc |
48Vdc |
| 额定输出电压（可选择） | 230（初期値）／200／220／240Vac±3% |
||
| 频率（可选择） | 50±0.1%（初期値）50／60Hz |
||
| 输出波形 | 正弦波(失真度＜3%) |
||
| 効率(额定负载) | 90% |
||
| 无负载电流※1 (Low Power模式) |
0.7A |
0.4A |
0.2A |
| 无负载电流※1 (标准模式) |
0.8A |
0.5A |
0.3A |
| 待机模式消耗电流※1 | 7mA |
7mA |
4mA |
| Sleep模式消耗电流※1 | 2mA |
4mA |
3mA |
| 输入电压范围※2 | 10.5～17Vdc |
21～34Vdc |
42～68Vdc |
| 保护回路 | 输入低电压，输入过电压，输入逆接 过载保护，短路保护，输出电压异常，过热保护 |
||
| 安全认证 | EN62368-1 |
||
| EMC规格 | Immunity EN55024 Emission EN55032 |
||
| 耐压 | 输入–输出：3.0kVac 输出–Ground：1.5kVac 输入–Ground：1.5kVac |
||
| 绝缘电阻 | >1000MΩ/500Vdc/25℃/70% RH |
||
| 耐振 | 10～500Hz，3G 10min./ 1cycle，60分 XYZ轴各方向 |
||
| 运作温度范围※3 | -20～+40℃（额定负载），+60℃（70％负载） |
||
| 运作湿度范围 | 20～90%RH(Non condensing) |
||
| 保存温度，湿度范围 | -30～+70℃，10～95％RH(Non condensing) |
||
| 输出端子 |  |
||
| 冷却 | 自然对流 |
||
| 尺寸(L×W×H) | 234.0×146.5×44.0mm |
||
| 重量 | 1.0kg |
||
◆规格如有更改，恕不另行通知。
◆如无特別记载，测量條件皆为输入电压212：12Vdc，224：24Vdc，248：48Vdc，
负载300VA(功率因数=1.0)，室温25℃，所有设定皆为预设。
※1 平均值
※2 电压值误差范围 212：±0.5V，224：±1V，248：±2V
※3 请参考降额曲线。
型号 |
GD300NA-112 |
GD300NA-124 |
GD300NA-148 |
|---|---|---|---|
| 额定输出功率 | 300VA |
||
| 最大输出功率(3分) | 360VA |
||
| 突波功率(3秒) | 420VA |
||
| 额定输入电压 | 12Vdc |
24Vdc |
48Vdc |
| 额定输出电压（可选择） | 100（初期値）／110／115／120Vac±3% |
||
| 频率（可选择） | 50±0.1%（初期値）50／60Hz |
||
| 输出波形 | 正弦波(失真度＜3%) |
||
| 効率(额定负载) | 90% |
||
| 无负载电流※1 (Low Power模式) |
0.5A |
0.3A |
0.1A |
| 无负载电流※1 (标准模式) |
0.7A |
0.4A |
0.2A |
| 待机模式消耗电流※1 | 8mA |
7mA |
5mA |
| Sleep模式消耗电流※1 | 2mA |
4mA |
3mA |
| 输入电压范围※2 | 10.5～17Vdc |
21～34Vdc |
42～68Vdc |
| 保护回路 | 输入低电压，输入过电压，输入逆接 过载保护，短路保护，输出电压异常，过热保护 |
||
| 安全认证 | EN62368-1 |
||
| EMC规格 | Immunity EN55024 Emission EN55032, FCC class A |
||
| 耐压 | 输入–输出：3.0kVac 输出–Ground：1.5kVac 输入–Ground：1.5kVac |
||
| 绝缘电阻 | >1000MΩ/500Vdc/25℃/70% RH |
||
| 耐振 | 10～500Hz，3G 10min./ 1cycle，60分 XYZ轴各方向 |
||
| 运作温度范围※3 | -20～+40℃（额定负载），+60℃（70％负载） |
||
| 运作湿度范围 | 20～90%RH(Non condensing) |
||
| 保存温度，湿度范围 | -30～+70℃，10～95％RH(Non condensing) |
||
| 输出端子 |  |
||
| 冷却 | 自然对流 |
||
| 尺寸(L×W×H) | 234.0×146.5×44.0mm |
||
| 重量 | 1.0kg |
||
◆规格如有更改，恕不另行通知。
◆如无特別记载，测量條件皆为输入电压112：12Vdc，124：24Vdc，148：48Vdc，
负载300VA(功率因数=1.0)，室温25℃，所有设定皆为预设。
※1 平均值
※2 电压值误差范围 112：±0.5V，124：±1V，148：±2V
※3 请参考降额曲线。

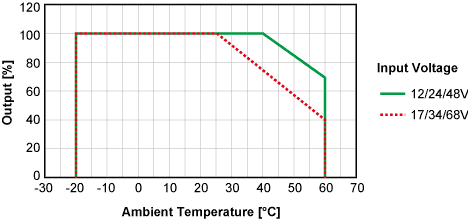

・GD300NU-212/224/248
・GD300NA-112

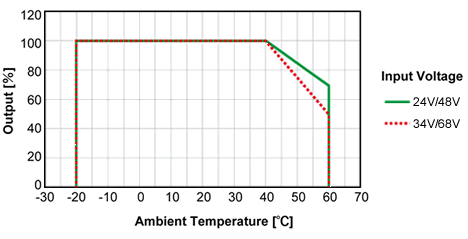

・GD300NA-124/148
・GD300NA-112
・GD300NA-124/148
◆請參考降額曲線上的操作範圍值，DIASINE®不會自動停止輸出。
