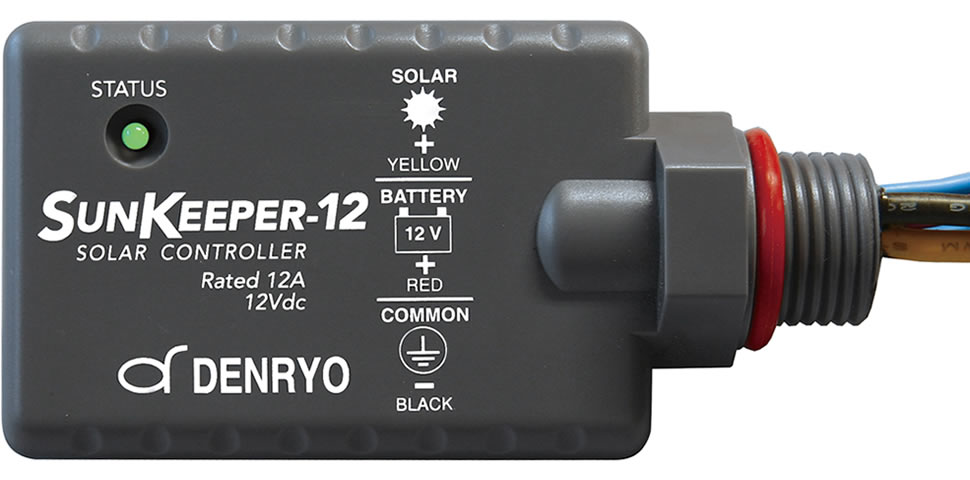

SunKeeper
;)
;)
高耐候性
防水規格IP65に適合した耐紫外線ケースです。回路基板はエポキシ樹脂で充填されており、またジャンクションボックスへの連結部は水が浸入しないよう施されています。産業用の太陽光発電システムのために特化して作られています。
高信頼性
太陽電池温度が70℃の高温でも正常に動作します。ジャンクションボックスに接続し、そのまま屋外で使用できます。また、オン抵抗が低いパワーMOSFETを使用しています。逆流防止の必要はありません。
LED表示
太陽電池をポール等の上部に設置したとき、LED表示は下からでも容易に視認できます。LEDは太陽電池の充電、制御、動作不良を示します。また、夜間は太陽電池モジュールを切断し、逆流電流を防ぎます。

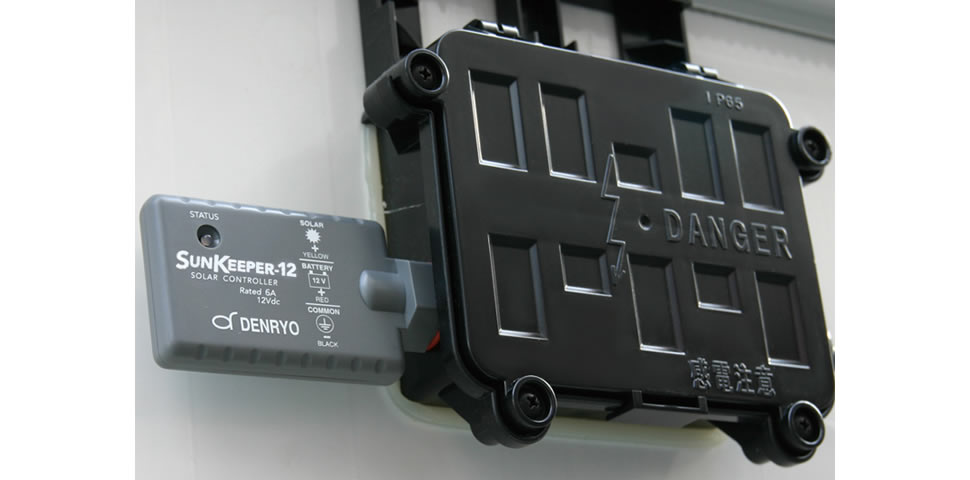

簡単接続
標準的な太陽電池モジュール用ジャンクションボックスのノックアウトホールM20に合います。付属ケーブルの先端はY端子に加工されており、太陽電池モジュールの端子台へ簡単に接続できます。
| 型式 | SK-12 | |
|---|---|---|
| 制御機能 | 充電 | |
| システム電圧 | 12Vdc | |
| 最大入力電圧※ | 30Vdc | |
| 太陽電池入力電流 | 12A | |
| 自己消費電流 | 充電中 | <7mA |
| 夜間 | ～2mA | |
| 充電方式 | 3段階充電(バルク、吸収、フロート) | |
| 充電電圧 | 14.1Vdc@25℃ | |
| フロート充電電圧 | 13.7Vdc@25℃ | |
| ケーブルサイズ | 電力線(赤、黄、黒) | #14AWG/2mm² |
| リモート温度センサケーブル(青) | #22AWG/0.13mm² | |
| 温度補正 | -30mV/℃ | |
| 動作温度範囲 | -40～+70℃ | |
| 保存温度範囲 | -55～+85℃ | |
| 湿度 | 100％RH | |
| オプション | リモート温度センサRTS | |
| 寸法(W×H×D) | 99×51×13mm | |
| 重量 | 110g | |
◆仕様及び外観は、改良のため予告無く変更することがあります。
※動作電圧範囲15～19Vの太陽電池モジュールをご使用ください。
