RCP-1000

拡大写真

出力電圧設定可能

出力電圧は90％～105%設定可能です。

入力電圧ユニバ―バル設計

入力電圧は90～264Vacまたは、127～370Vdcの広範囲です。

通信機能

RS-232、RS-485、I²Cなどグローバルインターフェイスを介し複数台リモート設定、制御することができます。

並列運転可能

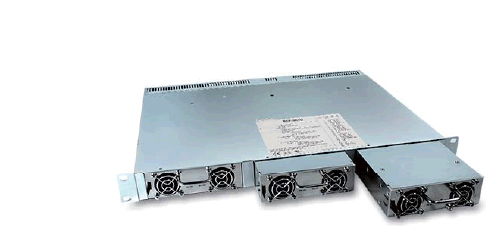

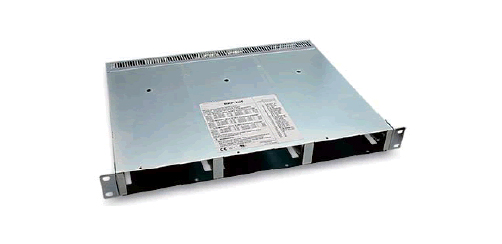

RCP-1000用ラック、19インチラックマウント1U、3000Wまで冗長可能(最大3U、8000W)

力率改善(PFC)回路

PFC(Power Factor Correction 力率改善)回路搭載。

ORダイオード内蔵

内蔵OR接続ダイオード、ホットスワップ(ホットプラグ)対応。

DC/AC　OK信号機能

AC入力電圧とDC出力電圧検出回路を内蔵しています。

リモートON/OFF

リモートON/OFF操作できます。

豊富な保護回路

過電圧、過負荷、過温度、短絡、ファンエラー

型式 RCP-1000-48
出力電圧 48Vdc
定格電流 21A
定格電力 1008W
リップルノイズ(最大値)※1 300mVp-p
出力電圧可変範囲 46.3～49.7Vdc
電圧誤差範囲※2 ±1.0％
入力変動/負荷変動 ±0.5%
起動時間 1000ms、60ms/230Vac(定格負荷時)
保持時間(平均値) 16ms/230Vac(定格負荷時)
入力電圧範囲※3 90～264Vac、127～370Vdc
入力周波数範囲 47～63Hz
効率(平均値) 89%
AC電流(平均値) 11A/115Vac、
5.5A/230Vac
突入電流(平均値) 50A(初期接続時)
漏洩電流 <1.1mA/230Vac
補助電源 +5Vdc/0.3A
リモートON/OFF制御 外部スイッチ、ON：短絡、OFF：開放
リモートセンサ 負荷配線の電圧補償、最大0.5Vdcまで
出力電圧調整 定格出力電圧の90~110%に調整可能
DC/AC OK信号 絶縁TTL信号出力
過温度警報/保護 ロジックH出力/保護形式：出力遮断、温度低下で自動復帰
過負荷保護 定格の105％～125%出力電力。保護形式：定電流制限
過電圧保護 52.8～64.8Vdc
保護形式：出力遮断、AC入力再投入で復帰
動作温度 -20～60℃(出力特性をご参照ください)
動作湿度 20～90%RH(結露なきこと)
保存温度,湿度 -40～85℃、10～95%RH(結露なきこと)
温度係数 ±0.02%/℃(0～50℃)
耐振動 10～500Hz、2G 10min./1 cycle、60分、XYZ各方向
安全規格 UL 62368-1; TUV EN62368-1; EAC TP TC 004認証
耐電圧 I/P-O/P:3kVac、I/P-FG:2kVac,O/P-FG:0.7kVdc
絶縁抵抗 I/P-O/P、I/P-FG、O/P-FG:100MΩ/500Vdc/70%RH
EMI EN 55032(CISPR32); EN 55011(CISPR11)Class B
高調波電流 EN 61000-3-2; EN 61000-3-3
EMS EN 55024; EN 61204-3; EN 61000-6-2; EN 61000-4-2, 3, 4, 5, 6, 8, 11
MTBF 274khrs MIN. Telcordia SR-332(Bellcore); 107.3khrs MIN.(MIL－HDBK-217F準拠)
寸法(W×H×D) 127×41×295mm
重量 1.93kg
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧230Vac、定格負荷、外気25℃にて測定
◆電源は装置に組み込まれる部品としてみなされます。組み立て後の装置にてEMC指令に適合するか再確認を行ってください。
◆2000m以上の高度でご使用になる場合の周囲温度ディレーティングは、ファンレスモデルで3.5℃/1000m、ファン付きモデルで5℃/1000ｍです。
※1　リップルノイズ測定は、0.1μFと47μFのコンデンサを並列で終端処理をした、30cmツイストケーブルを用いて20MHzで測定しています。
※2　誤差：設定誤差、入力変動、負荷変動誤差を含みます。
※3　入力電圧の低下によりディレーティングを起こす可能性があります。詳細は出力特性をご参照ください。

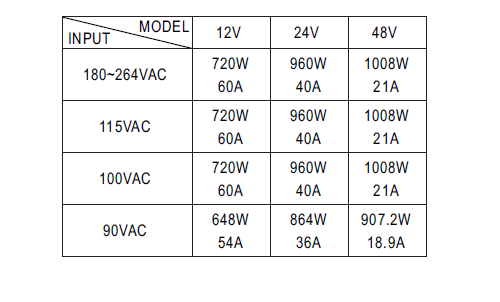

入力電圧と定格電力・電流

定格電力・電流

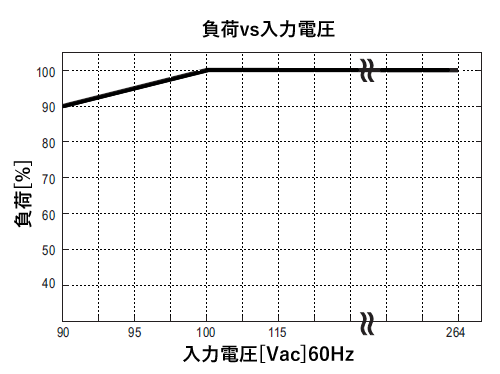

負荷と入力電圧

負荷と入力電圧

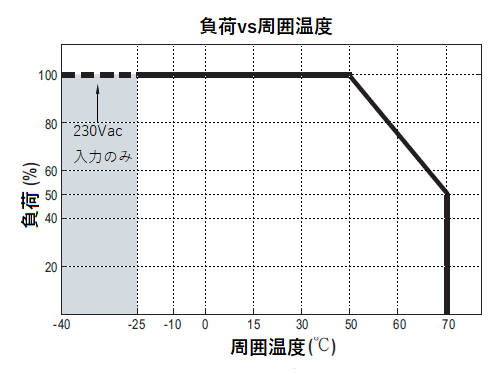

負荷と周囲温度

負荷と周囲温度

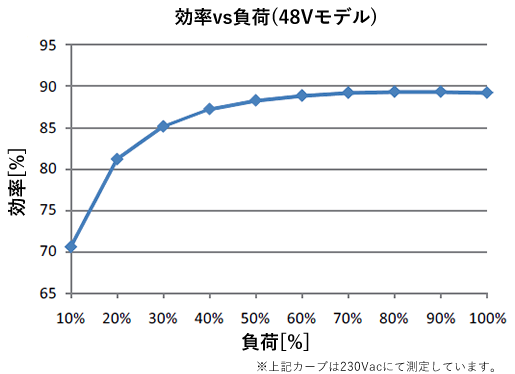

効率と負荷(48Vモデル)

効率と負荷(48Vモデル)
