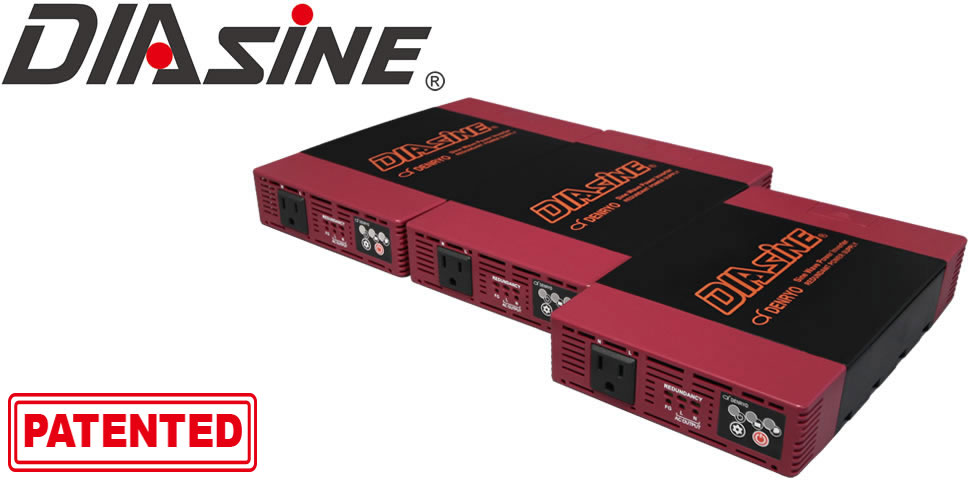

GR300

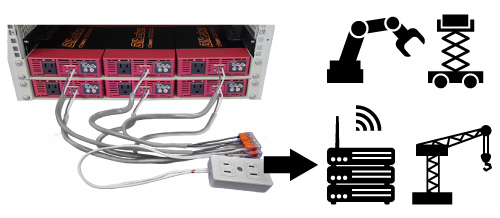

Parallelschaltung zur Leistungserweiterung auf bis zu 6 Geräte (1,8kVA) ohne Lüfter
Die DIASINE® GR300 Serie kann mit bis zu 6 Geräten parallel geschaltet werden und die Ausgangsleistung kann auf 1,8kVA ohne Lüfter erweitert werden.

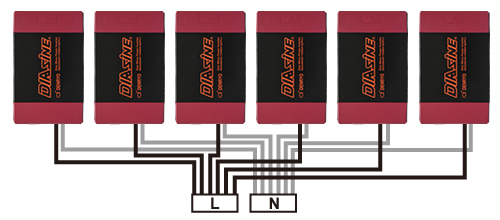

Synchrone Steuerung durch AC-Ausgangsklemme
Die originale Synchronsteuerungstechnologie von DENRYO (patentiert) ermöglicht es, dass die GR300 parallel arbeiten und nur den AC-Ausgang anschließen müssen. Diese Technologie macht die Installation und den Betrieb einfacher, da keine exklusiven parallelen Steuerplatinen oder komplexe Synchronisationssignaleinstellungen wie bei herkömmlichen Produkten erforderlich sind.
Leichtgewicht und schlankes Design
Die DIASINE® hat mit 0.9kg und 1.5 Litern das geringste Gewicht mit dem geringsten Volumen unter den Invertern der gleichen Leistungsklasse erreicht. Die Höhe der DIASINE® beträgt 44mm/1.7 Inch(1U). Tragbarkeit und eine kleine Ausstattung ermöglichen ein flexibles Einsetzen.
Eingangsverpolungsschutz durch Schaltkreis
Die DIASINE® hat einen exklusiven, eigenen Schaltkreis für Eingangsverpolungsschutz. Diese Schaltung schützt die DIASINE® davor, beschädigt zu werden, wie die meisten existierenden Inverter, selbst wenn die Batterie mit umgekehrter Polarität angeschlossen wird. Darüber hinaus leuchtet die Verpolungs-Warn-LED der DIASINE® sofort auf, um den Benutzer über die umgekehrte Polarität zu informieren.
Geräuschloses Arbeiten aufgrund der lüfterlosen Struktur
Durch das effiziente Hitzedesign haben wir einen lüfterlosen Power Inverter entwickeln können. Dadurch arbeitet das Gerät leise, ohne die sonst von einer Lüftung generierten Geräusche.
N+1-Redundanz
Aufgrund der N+1-Redundanz erleichtert GR300 die Systemerweiterung zu jeder Zeit. Die Funktion kann auch verhindern, dass das System bei Ausfall eines einzelnen Geräts stoppt. Dies trägt zu einer verbesserten Systemstabilität und Zuverlässigkeit bei.
Großer Eingangsspannungsbereich
Mit der großen Bandbreite an Spannungsbereichen liefert die DIASINE® eine Vielzahl von Anwendungsmöglichkeiten. Da die DIASINE® einen höheren Maximalwert im Spannungsbereich erzielt als andere Geräte, ist es möglich die Batterie zu laden, während der Power Inverter benutzt wird.
Breites Spektrum von möglichen Betriebstemperaturen
Die DIASINE® ist unter einem breiten Spektrum von Temperaturen von -20 bis zu 60 Grad Celsius betriebsfähig. *Die DIASINE® wird ihren Output nicht von selbst unterbrechen. Nutzen Sie bitte bei Temperaturen, die 40 Grad Celsius übersteigen, die Last, die sich auf die Reduktionskurve des jeweiligen Modells bezieht.
Unterbrechungsfreie Sinusspannung und hohe Effizienz
Die Ausgangswellenform ist die gleiche, wie die Sinuswelle der Netzstromversorgung, deren Klirrfaktor(THD) kleiner als 3% ist. Hocheffizienzschaltung und die Schaltsteuerung erzielen 90% Effizienz bei Nennlast. Dies trägt zur Stabilität des Systems während der Benutzung bei, ohne unnötig Energie zu verschwenden.
Veränderbare Einstellung von Ausgangsspannung und Frequenz
Die Ausgangsspannung von 100/110/115/120 Vac (100V Modell), 200/220/230/240 Vac (200V Modell) und Frequenz von 50/60Hz können einfach und per Knopfdruck geändert werden. Die DIASINE® passt sich problemlos Bereichen mit unterschiedlichen Spannungswerten, Frequenzen und einer Vielzahl von elektrischen Geräten an.
Modell | GR300NA-112 | GR300NA-124 | GR300NA-148 |
---|---|---|---|
Nennausgangsleistung | 300VA | ||
Spitzenleistung (3mins.) | 360VA | ||
Stoßleistung (3seks.) | 420VA | ||
Nenneingangsspannung | 12Vdc | 24Vdc | 48Vdc |
Wechselspannung (einstellbar) | 100(default)/110/115/120Vac | ||
Frequenz (einstellbar) | 50±0.1Hz default, 50/60Hz | ||
Wellenform | Sinuswelle, <3%THD, (<3%THD) | ||
Effizienz der Nennlast | 88% | 89% | |
No-load current*1(AC Output enable) | 0.6A | 0.2A | 0.1A |
No-load current*1(AC Output disable) | 0.3A | 0.1A | <0.1A |
Standby mode consumption*1 | 8mA | 7mA | 4mA |
Sleep mode consumption*1 | 1mA | 3mA | 2mA |
Input voltage range*2 | 10.5~19.5Vdc | 21~39Vdc | 42~78Vdc |
Protection | Under Voltage Protection, Over Voltage Protection, Input Reverse Polarity, Over Load Protection, Short Circuit Protection, Output Voltage Error, Over Temperature Protection (Detect by internal temperature sensors) |
||
Safety standards | EN62368-1 | ||
EMC | Immunity EN55024 Emission EN55032 |
||
Withstand voltage | Battery I/P– AC O/P:3.0kVac AC O/P– Ground:1.5kVac Battery I/P– Ground:1.5kVac |
||
Isolation resistance | >1000MΩ/500Vdc/25℃/70%RH | ||
Vibration | 10~500Hz,3G 10min./ 1cycle, 60mins. XYZ axes |
||
Operating temperature*3 | -20~+30°C at rated load, +60°C at 60% load | -20~+45°C at rated load, +60°C at 80% load | |
Operating humidity | 20~90%RH non-condensing | ||
Storage temperature/ humidity | -30~+70°C, 10~95%RH (non-condensing) | ||
Socket Type | |||
Cooling | Natural convection | ||
Dimensions(L×W×H) | 234.0×146.5×44.0mm | ||
Weight | 0.9kg |
◆Specifications and appearance may change without prior notice.
◆All parameters NOT specially mentioned are measured at 112: 12Vdc, 124: 24Vdc, 148: 48Vdc input, rated load 300VA, power factor = 1.0, 25°C of ambient temperature and under the default setting.
※1 Average.
※2 Tolerance of voltage: 112:±0.5V, 124:±1V and 148:±2V.
※3 Please refer to the derating curve graph.

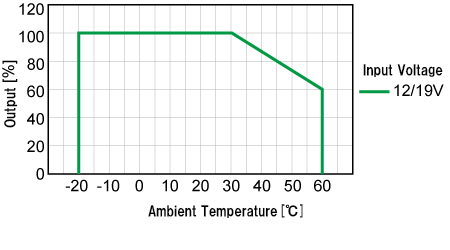

GR300NA-112

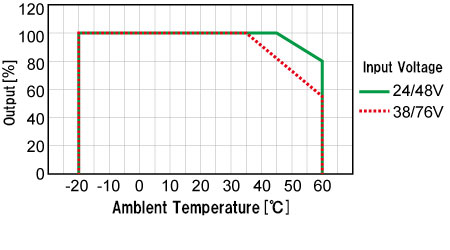

GR300NA-124/148
- GR/GD Quick start guide
- GR Quick start guide for parallel
- 100V model manual
- Datasheet
- Dimensions(PDF)
