GD300
;)
;)
;)
;)
;)
;)
;)
;)
Leichtgewicht und schlankes Design
Die DIASINE® hat mit 1.0kg und 1.5 Litern das geringste Gewicht mit dem geringsten Volumen unter den Invertern der gleichen Leistungsklasse erreicht. Die Höhe der DIASINE® beträgt 44mm/1.7 Inch(1U). Tragbarkeit und eine kleine Ausstattung ermöglichen ein flexibles Einsetzen.
Eingangsverpolungsschutz durch Schaltkreis
Die DIASINE® hat einen exklusiven, eigenen Schaltkreis für Eingangsverpolungsschutz. Diese Schaltung schützt die DIASINE® davor, beschädigt zu werden, wie die meisten existierenden Inverter, selbst wenn die Batterie mit umgekehrter Polarität angeschlossen wird. Darüber hinaus leuchtet die Verpolungs-Warn-LED der DIASINE® sofort auf, um den Benutzer über die umgekehrte Polarität zu informieren.
Geräuschloses Arbeiten aufgrund der lüfterlosen Struktur
Durch das effiziente Hitzedesign haben wir einen lüfterlosen Power Inverter entwickeln können. Dadurch arbeitet das Gerät leise, ohne die sonst von einer Lüftung generierten Geräusche.
Verpolungsschutz für den Eingang durch Eingebaute Schaltung
Vorhandene Wechselrichter werden beschädigt, wenn die Eingangsbatterie verpolt angeschlossen wird. DIASINE® verfügt über eine exklusiv eingebaute Schaltung zum Schutz vor Verpolung am Eingang. Diese Schaltung schützt DIASINE® vor Beschädigungen, auch wenn die Batterie verpolt angeschlossen wird. Außerdem leuchtet die Verpolungswarn-LED von DIASINE® sofort auf, um den Benutzer über den verpolten Anschluss zu informieren.
Großer Eingangsspannungsbereich
Mit der großen Bandbreite an Spannungsbereichen liefert die DIASINE® eine Vielzahl von Anwendungsmöglichkeiten. Da die DIASINE® einen höheren Maximalwert im Spannungsbereich erzielt als andere Geräte, ist es möglich die Batterie zu laden, während der Power Inverter benutzt wird.
Breites Spektrum von möglichen Betriebstemperaturen
Die DIASINE® ist unter einem breiten Spektrum von Temperaturen von -20 bis zu 60 Grad Celsius betriebsfähig. Die DIASINE® wird ihren Output nicht von selbst unterbrechen. Nutzen Sie bitte bei Temperaturen, die 40 Grad Celsius übersteigen, die Last, die sich auf die Reduktionskurve des jeweiligen Modells bezieht.
Unterbrechungsfreie Sinusspannung und hohe Effizienz
Die Ausgangswellenform ist die gleiche, wie die Sinuswelle der Netzstromversorgung, deren Klirrfaktor(THD) kleiner als 3% ist. Hocheffizienzschaltung und die Schaltsteuerung erzielen 90% Effizienz bei Nennlast. Dies trägt zur Stabilität des Systems während der Benutzung bei, ohne unnötig Energie zu verschwenden.
Switchable output voltage and frequency
The output voltage 100/110/115/120 Vac, and frequency 50/60 Hz easily switch by buttons. DIASINE® adapts to areas with different voltage, frequency, and various electric appliances.
| Model | GD300NA-112 | GD300NA-124 | GD300NA-148 | GD300NU-212 | GD300NU-224 | GD300NU-248 |
|---|---|---|---|---|---|---|
| Nennausgangsleistung | 300VA | |||||
| Spitzenleistung (3mins.) | 360VA | |||||
| Nenneingangsspannung | 420VA | |||||
| Nenneingangsspannung | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| Wechselspannung (einstellbar) | 100(default)/110/115/120Vac | 230(default)/200/220/240Vac | ||||
| Frequenz (einstellbar) | 50±0.1Hz(default)50/60Hz | |||||
| Wellenform | Sine wave( <3%THD) | |||||
| Effizienz der Nennlast*1 | 89% | 90% | 90% | |||
| Leerlaufstrom*1 (Geringer Strom Modus) | 0.6A | 0.2A | 0.1A | 0.7A | 0.4A | 0.2A |
| Leerlaufstrom *1(Normaler Modus) | 0.7A | 0.3A | 0.2A | 0.8A | 0.5A | 0.3A |
| Standby Verbrauch*1 | 7mA | 7mA | 4mA | 7mA | 7mA | 4mA |
| Schlafmodus Verbrauch*1 | 1mA | 3mA | 2mA | 2mA | 4mA | 3mA |
| Eingangsspannung sbereich*2 | 10.5～19.5Vdc | 21～39Vdc | 42～78Vdc | 10.5～17Vdc | 21～34Vdc | 42～68Vdc |
| Sicherheitsstandard | Unterspannungsschutz, Überspannungsschutz Überlastungsschutz, Kurzschlussschutz Überhitzungsschutz, Ausgangsspannungsfehler Eingangsverpolungsschutz | |||||
| Sicherheitsstandard | EN62368-1 | |||||
| EMC | Immunity EN55024 Emission EN55032 |
|||||
| Stehspannung | Batterie I/P– AC O/P：3.0kVac AC O/P– Erdung：1.5kVac Batterie I/P– Erdung：1.5kVac |
|||||
| Isolationswiderstand | >1000MΩ/500Vdc/25℃/70%RH | |||||
| Vibration | 10～500Hz,3G 10min./ 1cycle, 60mins. XYZ axes | |||||
| Betriebstemp*3 | -20～+40°C at rated load, +60°C at 70％ load | |||||
| Feuchtigkeit | 20～90%RH nicht kondensierend | |||||
| Lagertemp / Feuchtigkeit | -30～+70°C, 10～95％RH nicht kondensierend | |||||
| Steckdosentyp |  |
 |
||||
| Kühlung | Natürliche Konvektion | |||||
| Maße
(LängexBreitexHöhe) |
234.0×146.5×44.0mm | |||||
| Gewicht | 0.9kg | 1.0kg | ||||
◆Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
◆Alle Parameter die nicht ausdrücklich genannt werden, sind auf 112(212): 12Vdc, 124(224): 24Vdc, 148(248): 48Vdc Eingang, 300VA Nennlast, Leistungsfaktor 1.0, 25 Grad Celsius bei Umgebungstemperatur und unter Standardleistung, abgemessen.
*1 Durchschnittlich.
*2 Spannungstoleranz: 112(212)：±0,5V, 124(224)：±1V und 148(248)：±2V.
*3 Bitte beachten Sie den Ausgabe Eigenschaften.

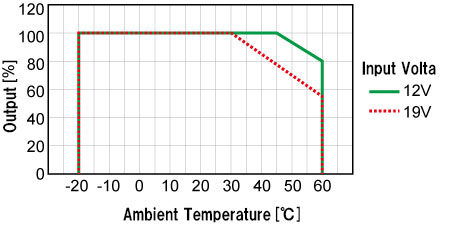

GD300NA-112

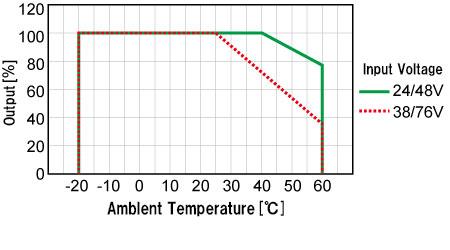

GD300NA-124/148

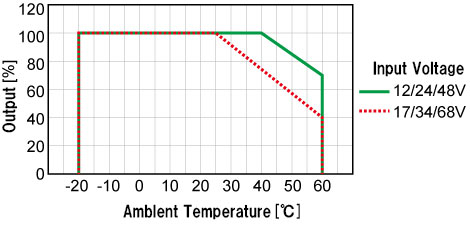

GD300NU-212/224/248
