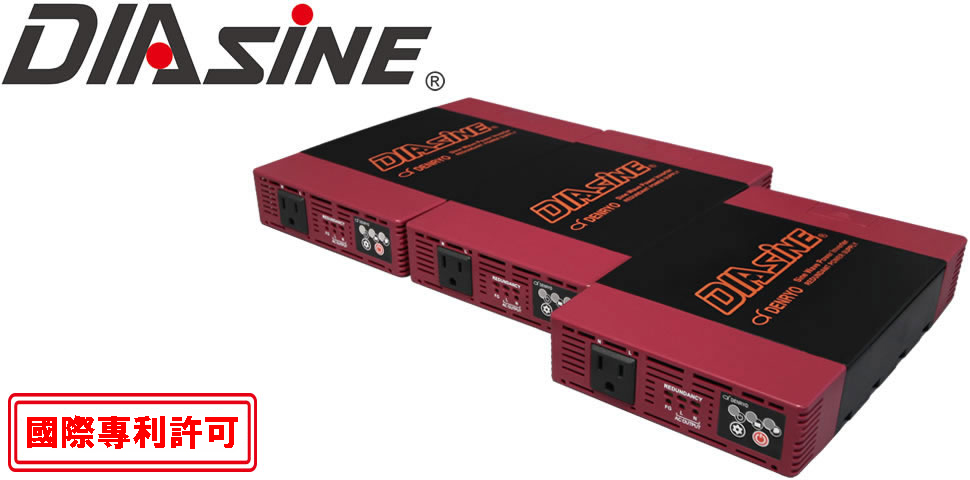

GR300

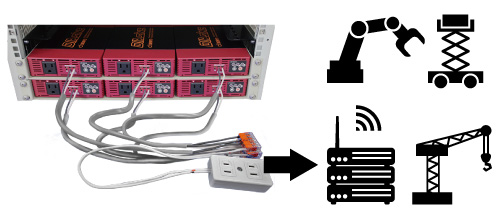

最多可并联6台,提供电源扩展至1.8kVA
DIASINE® GR300新系列可并联最多6台使用,输出功率可扩展至1.8kVA。

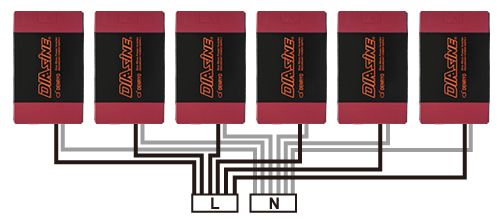

独自研发同步技术仅需接续AC输出线即可并联运作
DENRYO研发设计的DIASINE®GR300系列拥有独特的同步控制技术(已取得专利)只需连接AC输出线即可并联运作。此技术在安装及设定上变得更加容易操作、不像传统的DC-AC电源转换器需使用专属的并联控制板或复杂的设定才能同步运作。

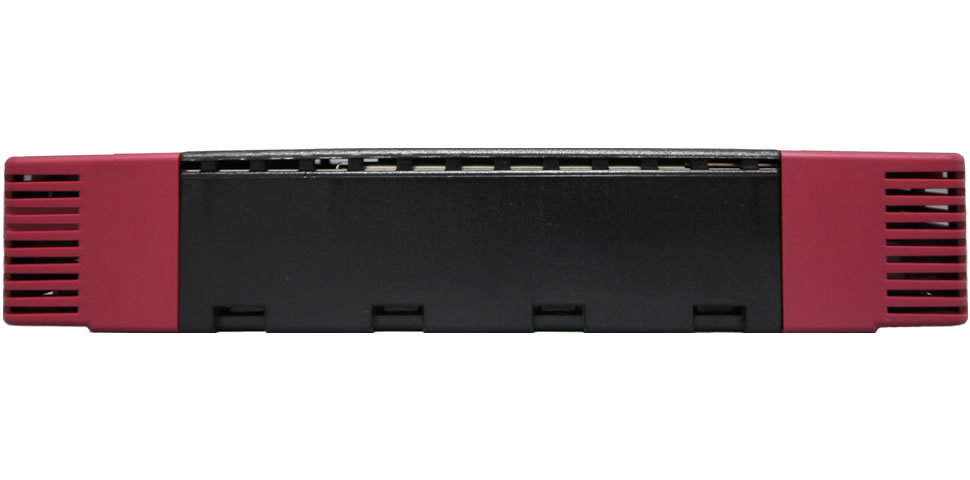

世界上最小无风扇DC-AC正弦波逆变器
DIASINE®采用了高效的散热设计、抑制DC转AC时的热能损失、实现了无风扇结构。静音操作无风扇结构经由自然对流进行散热、令运作更加安静。
内建电路的逆接保护
DIASINE®拥有独自的内建回路的逆接保护。即使电池正负极逆接、该电路可保护DIASINE®不会像其他电源转换器一样损坏。此外、逆接时LED会显示警告灯号、可立即确认。 ※已申请国内外专利。
广泛的输入电压范围
输入电压的设定范围广泛、可提供多种应用。由于DIASINE®具有比其他电源转换器更高的输入电压最大值、因此铅蓄电池充电的同时亦可使用电源转换器。
广泛使用温度范围
可在-20~60℃的温度范围内运作。
※DIASINE®不会自动停止输出。在温度超过40℃的环境下、请参考各种型号的降额曲线。
正弦波输出・高效率
输出波形与市电正弦波相同、失真度小于3%。由于高效率电路及开关控制、在额定负载下可达到90%的高效率。有助于系统在运行过程中的稳定性、且不浪费过多的能源消耗。
可设定输出电压和频率
输出电压100/110/115/120Vac、频率50/60Hz可通过按钮轻易切换。 DIASINE®的电压、频率可使用在不同区域环境下、也适用于各种电器产品。
型号 | GR300NA-112 | GR300NA-124 | GR300NA-148 |
---|---|---|---|
额定输出功率 | 300VA | ||
最大输出功率(3分) | 360VA | ||
突波功率(3秒) | 420VA | ||
额定输入电压 | 12Vdc | 24Vdc | 48Vdc |
额定输出电压(可选择) | 100(初期値)/110/115/120Vac | ||
频率(可选择) | 50±0.5Hz(初期値)50/60Hz | ||
输出波形 | 正弦波(失真度<3%THD) | ||
效率(额定负荷) | 88% | 89% | |
AC输出时无负载电流※1 | 0.6A | 0.2A | 0.1A |
AC输出待机无负载电流※1 | 0.3A | 0.1A | <0.1A |
待机模式 消耗电流※1 |
8mA | 7mA | 4mA |
睡眠模式 消耗电流※1 |
1mA | 3mA | 2mA |
输入电压范围※2 | 10.5~19.5Vdc | 21~39Vdc | 42~78Vdc |
保护回路 | 输入低电压, 输入过电压, 输入逆接, 过载保护, 短路保护,输出电压异常, 过热保护 |
||
安全认证 | EN62368-1 | ||
EMC规格 | Immunity EN55024 Emission EN55032 |
||
耐压 | 输入–输出:3.0kVac 输出–Ground:1.5kVac 输入–Groun:1.5kVac |
||
绝缘电阻 | >1000MΩ/500Vdc/25℃/70%RH | ||
耐振 | 10~500Hz,3G 10min./ 1cycle、60mins. XYZ轴个方向 |
||
运作温度范围※3 | -20~+30°C(额定负载)、+60°C(60%负载) | -20~+45°C(额定负载)、+60°C(80%负载) | |
运作温度范围 | 20~90%RH(Non-condensing) | ||
保存温度/湿度范围 | -30~+70°C、10~95%RH(Non-condensing) | ||

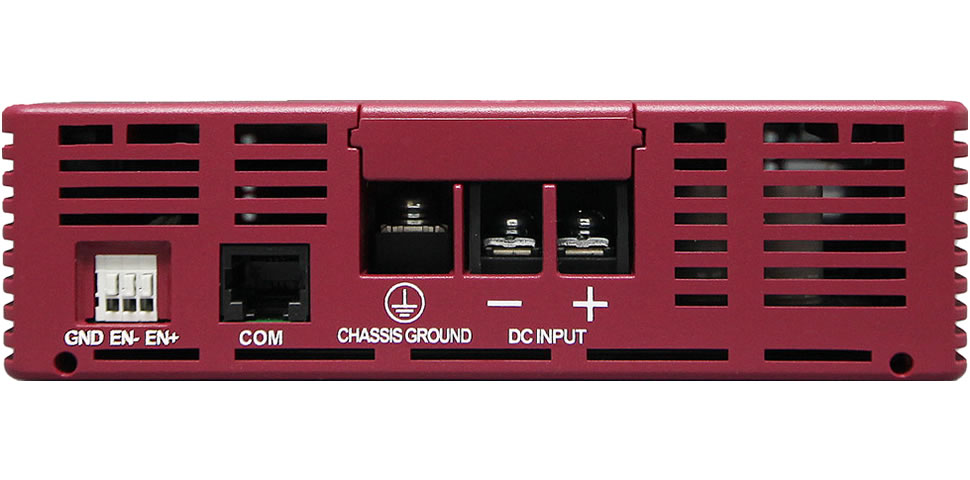

输出端子 | |||
冷却 | 自然对流 | ||
尺寸 (L×W×H) |
234.0×146.5×44.0mm | ||
重量 | 0.9kg |
◆规格如有更改、恕不另行通知。
◆如无特别记载、测量条件皆为输出电压112: 12Vdc、124: 24Vdc、148: 48Vdc 负载150VA(功率因数=1.0)、室温25℃、所有设定皆为预设。
※1 平均值。
※2 电压值误差范围112:±0.5V、124:±1V、148:±2V。
※3 请参考下图降额曲线。

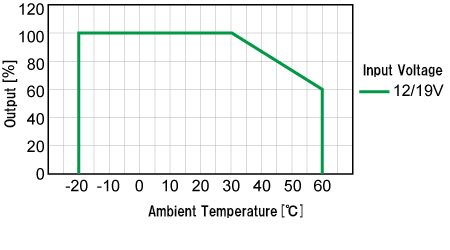

GR300NA-112

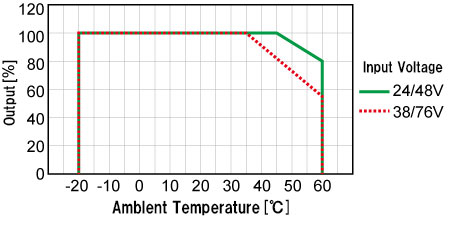

GR300NA-124/148
